Выкопочное орудие

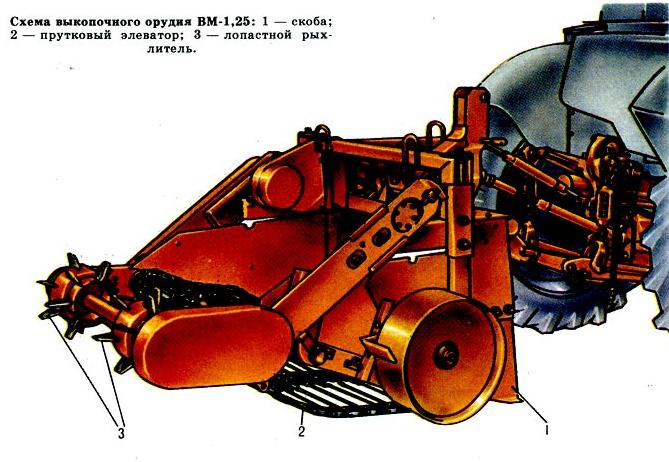

Выкопочное орудие, орудие для выкопки сеянцев и саженцев. К выкопочному орудию относятся плуги и скобы. Рабочий орган плуга производит рыхление подрезанного пласта, в котором находится корневая система посадочного материала, до полного высвобождения корней от почвы без оборота пласта. К выкопочному орудию предъявляются следующие настояния: обрезание корней без их обрыва; гладкий и гладкий срез корней; сохранность надземной части подкапываемого посадочного материала. Выкопочное орудие имеют лемешные и скобообразные рабочие органы. Лемешные рабочие органы по своей конструкции близки к корпусам плугов для безотвальной вспашки. Скобообразные рабочие органы имеют лемех и две стойки-ножи с острыми лезвиями. Максимальное применение на выкопочном орудии нашли скобообразные рабочие органы. Они вырезают пласт с 3-х сторон, что обеспечивает рыхление, подъем подрезанного пласта и предохранение корней от обрыва. Лемех может быть установлен перпендикулярно направлению движения или под некоторым углом. Кроме того, угол наклона лемеха к горизонтальной плоскости должен компоновать 15-25°, что обеспечивает подъем подрезаемого пласта и его частичное разрушение. Для выкопки крупномерных сеянцев скоба устанавливается сбоку от линии движения трактора. Выкопочный плуг ВПН-2 служит для выкопки сеянцев и одно-двухлетних саженцев, а также крупномерных саженцев в лесных и плодово-ягодных питомниках. Он выпускается в двух вариациях:

а) для выкопки сеянцев и одно-двухлетних саженцев и б) для выкопки крупномерных саженцев. Агрегатируется с тракторами тягового класса 3. Плуг состоит из рамы трубчатого сечения с навесным устройством, бокового ножа для выкопки крупномерных саженцев, центральной скобы для выкопки сеянцев, опорного колеса с винтовым механизмом, ножа стабильности. На левой стороне рамы имеется фланец для крепления бокового ножа, а с правой - кронштейн для крепления ножа стабильности и добавочного опорного колеса. В середине рамы приварены кронштейны для крепления центральной скобы. Боковой нож состоит из лемеха, двух рыхлителей, размещённых за лемехом, вертикального ножа и стойки. Центральная скоба состоит из лемеха и двух вертикальных ножей. В вариации для выкопки сеянцев на раму плуга устанавливается центральная скоба, а вместо ножа стабильности - дополнительное опорное колесо. Регулировка глубины выкопки реализовывается при помощи винтового механизма опорного колеса. После установки глубины выкопки на эту же глубину устанавливается и дополнительное опорное колесо. В вариации для выкопки крупномерных саженцев вместо центральной скобы устанавливается боковой нож, а вместо опорного колеса - нож стабильности. Нож стабильности необходим для выравнивания противления от бокового ножа, чем предотвращается заворот трактора в сторону выкапываемого ряда саженцев. Глубина установки ножа стабильности на 5-10 см больше глубины выкопки саженцев. Угол наклона бокового ножа и центральной скобы для совершенствования рыхления почвы обеспечивается изменением длины центральной (верхней) тяги навесной системы трактора. Выкопочная скоба НВС-1,2 предназначена для выкопки сеянцев древесных и кустарниковых пород. Агрегатируется с тракторами тягового класса 1,4 (МТЗ-80/82) и тягового класса 3 (ДТ-75М). Скоба имеет аналогичное устройство с плугом ВПН-2 в вариации для выкопки сеянцев и различествует от него некоторыми дельными особенностями.
