КУЛЬТИВАТОР

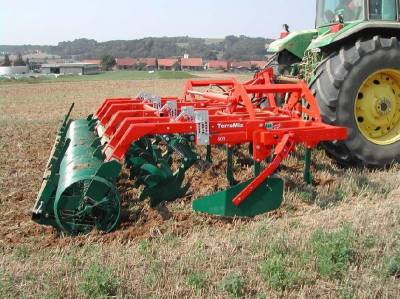

Культиватор, орудие для дополнительной обработки почвы перед севом или посадкой, междурядной обработки почвы в лесных культурах (рыхление почвы, изничтожение сорняков), внесения удобрений. По назначению классифицируются на: культиватор для сплошной (паровой и предпосевной) обработки почвы; пропашные - для междурядной обработки почвы; культиваторы всесторонние - как для сплошной, так и для междурядной обработки; культиваторы специальные - для обработки междурядий конкретного вида культур. При уходе за культурами, высаженными на вырубках с дренированными почвами, используют К. КЛБ-1,7, КДС-1,8А и др. К. лесной бороздной КЛБ-1,7 служит для ухода за лесными культурами, созданными на вырубках по дну плужных борозд и по полосам. Он состоит из рамы сварной конструкции, представляющей собой поперечный брус с приваренным по середине навесным устройством. Две дисковые батареи закреплены на поперечном брусе рамы. В каждой батарее имеются четыре круглых диска диаметром 510 мм, насаженных на квадратную ось, вращающуюся в подшипниках стоек. Стойки каждой батареи приварены к нижней плите, соединенной с верхней плитой с помощью шарнирного и фиксирующего болтов. Регулировка глубины обработки реализовывается изменением угла атаки в пределах от 0 до 30°. При уходе за культурами в бороздах обрабатывают пласты и дно борозды около ряда растений. Для этого дисковые батареи устанавливают с наклоном в вертикальной плоскости в сторону ряда под углом до 20°. Так как лесные культуры в первый год роста имеют невысокую надземную часть, первые уходы проводят вразвал. В этом случае батареи устанавливают выпуклой частью дисков вовнутрь (к ряду культур). Величина защитной зоны регулируется передвижением дисковых батарей по поперечному брусу рамы. Ширина захвата К. - 1,7 м, глубина обработки - 6-12 см, масса - 580 кг. Агрегатируется с тракторами класса 0,9; 1,4; 3 Т-40А, «Беларусь» (МТЗ-80/82), ДТ-75М, ЛХТ-55М. Культиватор дисковый для склонов КДС-1,8А предназначен для проведения агротехнических уходов за лесными культурами, созданными по горизонтальным полосам на вырубках горных склонов крутизной до 12°. Он состоит из рамы, двух передних и двух задних дисковых батарей, защитного механизма передних батарей и механизма самодействующего управления углами атаки рабочих органов. Передние батареи имеют по 3 круглых диска и трудятся вразвал, задние - по 4 диска и трудятся в свал. Изменение углов атаки от 0 до 30° обеспечивается их заворотом вместе с нижними плитами сравнительно верхних (как у КЛБ-1,7) и закреплением болтов в сообразных отверстиях. Устойчивую работу К. поперек склона обеспечивает механизм самодействующего управления углами атаки рабочих органов, смонтированных на передних батареях. При сползании культиватора вниз по склону угол атаки увеличивается, свершается перераспределение действующих сил, и культиватор выравнивается сравнительно продольной оси трактора. Ширина защитной зоны в пределах 25-40 см устанавливается путем передвижения передних батарей по переднему, а задних - по заднему брусам рамы. Ширина захвата - 1,8 м, глубина обработки - 8-10 см, масса - 880 кг. Агрегатируется с тракторами тягового класса 3 - ДТ-75М, ЛХТ-55М. К. фрезерный лесной КФЛ-1,4 предназначен для рыхления почвы, изничтожения сорной растительности и мелкой древесной поросли на полосах, микроповышениях и в бороздах. Он состоит из коробки передач, левой и правой полуосей, боковых поводков, двух фрезерных барабанов, опорных лыж и тележки с опорными колесами. Коробка передач обеспечивает изменение частоты вращения, передаваемой от ВОМ трактора через карданный вал и цепные передачи к фрезерным барабанам. Каждый фрезерный барабан состоит из вала с жестко установленными дисками, на которых закреплены Г-образные ножи, и вольно сидящих на валу дисковых ножей. Рама фрезерного барабана с помощью штанги с пружиной крепится к раме тележки. Сверху фрезерные барабаны закрыты кожухом, а позади них находятся грабли. В передней части рамы тележки приварено навесное устройство для навешивания К. на навесную систему трактора. Опорные лыжи служат для изменения глубины фрезерования. Крутящий момент передается фрезерным барабанам от ВОМ трактора через карданный вал, коробку передач, полуоси, цепные передачи, сдвоенные шарнирные муфты. Ширина захвата К. - 1,4 м, глубина обработки 5-15 см, частота вращения фрезерных барабанов - 3 и 44 с-1, масса - 815 кг. Агрегатируется с тракторами тягового класса 1,4 - «Беларусь» всех вариаций. Для агротехнического ухода за растениями в посевном и школьном отделениях питомника, а также внесения минеральных удобрений, используют К. комбинированный ККП-1,5. Культиватор монтируется на самоходное шасси Т-16М и состоит из рамы, механизма подъема и догрузки, туковысевающих аппаратов, тяги контрпривода, кронштейнов, тяг параллелограммного механизма, цепной передачи, рабочих органов и опорных колес. Механизм подъема и догрузки представляет собой поворотный вал с рычагом и двумя поворотными кронштейнами, две штанги с пружинами и бобышками. Давление от механизма догрузки передается непосредственно на брус К. К боковинам рамы прикреплены кронштейны, несущие опорные колеса и стрельчатые всесторонние лапы, обрабатывающие почву и истребительные сорняки в стыковых междурядьях. Рабочие органы К. - рыхлительные долота и узкозахватные полольные лапы - крепятся к брусу хомутами в два ряда, игольчатые диски и дисковые ножи - посредством промежуточных кронштейнов. Рабочие органы можно перестанавливать как по высоте (для изменения глубины обработки почвы), так и вдоль бруса (для сева, посадки по разнообразным схемам). Для изменения глубины обработки почвы предусмотрены также подъем и опускание опорных колес, размещённых по следу колес шасси. Устройство для подкормки состоит из трех туковысевающих аппаратов АТП-2, шести тукопроводов и шести подкормочных ножей. Привод туковысевающих аппаратов реализовывается от звездочки, установленной на левом заднем колесе самодвижущегося шасси, через две цепные передачи и контрпривод. Норма высева удобрений регулируется перестановкой и подменой звездочек привода и составляет 50-100 кг/га. Схемы сева, на кои рассчитан культиватор, следующие: 5-рядная с шириной междурядий в ленте 22,5 см; 6-рядная с попарно сближенными посевными строками: 10-25-10-25-10 и 10-30-10-30-10 см. Обслуживается К. трактористом, кой ведет трактор таким образом, чтобы не повреждались растения и выдерживалась заданная ширина защитной зоны. Глубина рыхления почвы изменяется от 4 до 10 см. За один проход агрегата уничтожается до 80 % сорных растений. Эффективность К. - 0,12-0,36 га за 1 ч сменного времени при рабочей скорости до 3 км/ч. Масса К. с набором сменных рабочих органов - не более 280 кг.
