КОРНЕПОДРЕЗЧИК

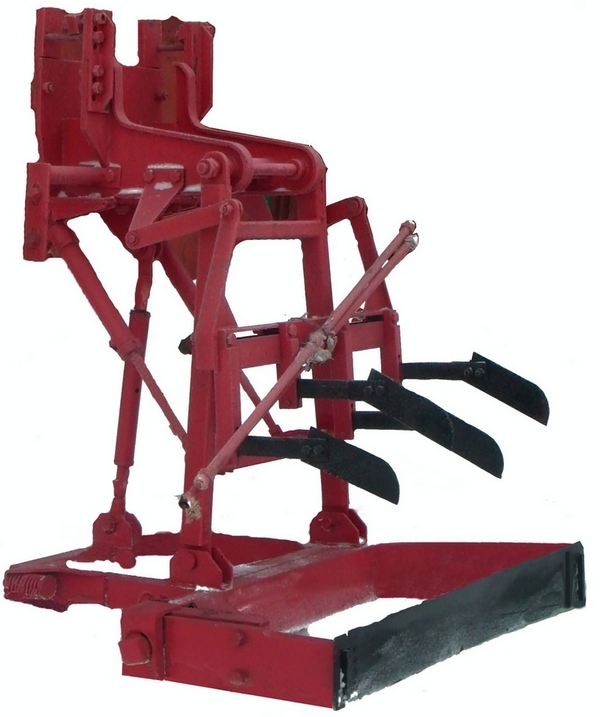

Корнеподрезчик, орудие или машина для подрезки корней сеянцев в питомниках с целью развития компактной неплохо развитой корневой системы. Корнеподрезчик навесной управляемый КНУ-1,2 подрезает как вертикальные, так и горизонтальные корни укрупненных сеянцев, выращиваемых без перешколивания с равномерно-разреженным севом семян. Состоит из рамы, навесной системы, платформы с сиденьем, опорных колес, грядилей, рабочих органов, прикатывающих катков, механизма управления. Рама представляет собой сварную металлическую конструкцию и имеет тяги для навески на трактор. На раму устанавливается площадка с сиденьем для оператора. К раме шарнирно крепятся секции с рабочими органами и опорные колеса. Секция состоит из четырехзвенника и грядиля, на кой крепятся скобы для установки рабочих органов и прикатывающих катков. Рабочие органы выполнены в виде черенковых ножей и односторонних плоскорезных лап. Опорные колеса снабжены винтовым механизмом, позволяющим модифицировать положение рамы по высоте для снабжения нормальной работы агрегата на ровной поверхности и грядах. Прикатывающие катки обеспечивают устойчивый ход корнеподрезающих рабочих органов и уплотняют почву для ослабления шокового состояния растений после подрезки корней. Для подрезки горизонтальных корней ели используются черенковые ножи. При одновременной подрезке вертикальных и горизонтальных корней сеянцев сосны используют односторонние плоскорезные лапы. Механизм управления предназначен для перемещения корнеподрезчика в поперечном направлении и корректировки хода рабочих органов сравнительно посевных строк. Данный механизм включает гидрораспределитель, гидроцилиндр, установленный между трактором и левой нижней тягой навески, и рукава повышенного давления. КНУ-1,2 агрегатируется с трактором МТЗ80/82 и рассчитан на 5-рядную схему помещения рядков с шириной междурядий 22,5 см. Технологический процесс работы КНУ-1,2 заключается в следующем. В зависимости от древесной породы на корнеподрезчик устанавливают или черенковые ножи - для ели, или односторонние плоскорезные лапы - для сосны. Расставляют секции с рабочими органами по ширине захвата путем их перемещения по брусу, потом выставляют необходимую глубину подрезки корней (8-15 см). При поступательном движении агрегата, перед началом посевной ленты, рабочие органы располагают между строчками севов и плавно заглубляют их в почву. Нужное положение рабочих органов оператор обеспечивает с помощью выносного гидроцилиндра посредством распределителя. После прохода посевной ленты корнеподрезчик переводится в транспортное положение и перемещается на следующую ленту. Рабочая скорость - 2-4 км/ч. Эффективность агрегата за 1 ч сменного времени - не менее 0,44 га. Масса корнеподрезчика с двумя комплектами рабочих органов - не более 600 кг. Обслуживающий персонал - тракторист и оператор. Для горизонтальной подрезки вертикальных корней разработано приспособление для подрезки корней ППК-1,2. Это приспособление устанавливается на выкопочную скобу НВС-1,2 вместо выкопочного лемеха и представляет собой прямоугольную конструкцию, состоящую из двух вертикальных ножейстоек, соединенных между собой горизонтальным ножом. Для убавления степени рыхления почвы горизонтальный нож установлен с помощью гребенки под наименьшим углом (3-5°) к плоскости резания и имеет толщину острия 8 мм. Ширина горизонтального ножа уменьшена по сопоставлению с шириной лемеха и составляет 100 мм. Глубина подрезки корней изменяется от 8 до 16 см с помощью опорных колес. Приспособление агрегатируется с трактором МТЗ-80/82 и трудится при поступательной скорости не менее 4 км/ч. Корнеподрезчик навесной КН-1,2А предназначен для подрезки корневой системы сеянцев хвойных и лиственных пород и их подкопки в лесных и плодовоягодных питомниках. Агрегатируется с тракторами класса тяги 0,6 и 0,9 кН, оснащёнными трехточечной задней навесной системой. Состоит из следующих сборочных единиц: рамы, трех кронштейнов, подрезающей скобы с подкапывающим ножом, вибратора, двух стоек с опорными колесами, черенковых ножей, щелеобразователей и сменного горизонтального ножа. Рама предназначена для монтажа всех узлов К. и соединения его с трактором. Подрезающая скоба состоит из сварной скобы, по обе стороны коей установлены вертикальные ножи. К нижним концам ножей винтами крепится подкапывающий нож с удлинителями или сменный подрезающий нож. Подкапывающий нож представляет собой горизонтальный нож, к тыльной стороне коего крепятся 9 удлинителей, он предназначен для подкопки почвенного пласта и его разрыхления колеблющимися удлинителями. Вибратор предназначен для придания колебательного движения подкапывающему или подрезающему ножу. Стойки с закрепленными на них опорными колесами помещаются во втулке на раме. Опорные колеса имеют регулировку по высоте, что дозволяет устанавливать заданную глубину подкопки (подрезки). Черенковый нож устанавливается между Г-образными кронштейнами. Щелеобразователь в сборе состоит из двух Г-образных кронштейнов, соединенных между собой задними сторонами через стойку болтами. К стойке с обеих сторон болтами крепятся две пластины, между которыми расположены основание и нож. Подрезающий нож (сменный орган) предназначен для подрезки почвенного пласта вместе с находящимися в нем главными корнями сеянцев. Технологический процесс работы состоит в следующем. Перед началом работы корнеподрезчик из транспортного положения переводится в рабочее. При движении агрегата включается гидравлический вибратор, и рабочие органы заглубляются на установленную глубину. Черенковые ножи, установленные на определенную схему сева, взрезают почвенный пласт, а подкапывающий нож, совершающий долевые колебания, подрезает его на заданную глубину. Подрезанный почвенный пласт с сеянцами, попадая на вибрирующие удлинители, разрыхляется. По завершении работы К. переводится в транспортное положение. Подкопанные сеянцы выбирают и упаковывают в тару.
