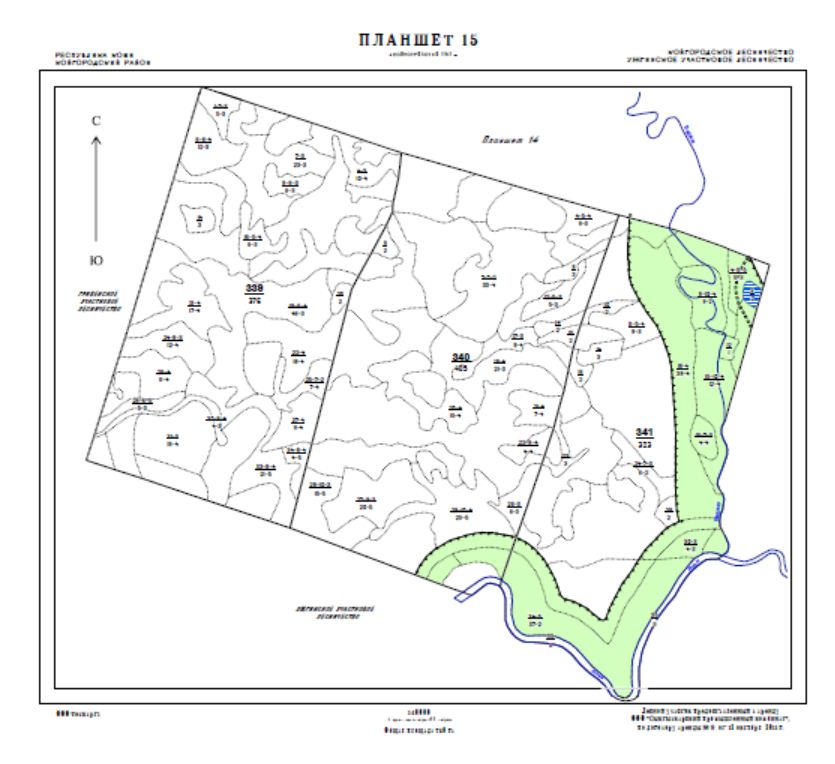

Лесоустроительный планшет, исходный документ планово-картографических лесоустроительных материалов, содержащий план группы лесных кварталов. Составляется по результатам аэрофотосъемки, геодезической, топографической съемки и таксации леса. Выполняется в масштабе 1:10 ООО (по I, II разрядам лесоустройства) и 1:25 ООО (по III разряду). Картографической основой для лесоустроительного планшета служат топографические карты масштаба, похожего с масштабом лесоустроительного планшета. В качестве геодезической основы применяют данные геодезических измерений землеустройства, материалы топографических съемок. На рамках лесоустроительного планшета проставлены выходы километровой сетки прямоугольной системы координат. Лесоустроительный планшет изготавливают в соответствии с настояниями лесоустроительной инструкции к содержанию лесотаксационной нагрузки как самих лесоустроительных планшетах, так и др. карт. Выделы (участки леса) на лесоустроительный планшет не окрашивают, но каймой соответствующей окраски отмечают их соседние границы, а также внутренние контуры разнообразных нелесных участков.
Оформленный издательский экземпляр лесоустроительного планшета содержит: границы планшетных рамок, административных районов и соседних хозяйств; квартальные просеки, границы кварталов, таксационных выделов, особо защитных участков (ОЗУ), полос отчуждения магистральных транспортных путей; лесовозные и лесохозяйственные дороги; реки, ручьи, мелиоративные каналы, озера; названия рек, озер и больших ручьев; бровки овражков; нумера кварталов, выделов и их площадь; категории защитности лесов; относительные обозначения контор лесхозов, лесничеств. На лесоустроительных планшетах, отражающих горные условия, все лесные участки с эрозионными процессами демонстрируют относительными знаками. Кроме того, в случае необходимости наносят горизонтали по данным отметок высот над уровнем моря.
Номера кварталов на лесоустроительном планшете обозначают в центре большими цифрами. Под номером проставляют площадь лесного квартала в целых гектарах. Номера выделов (участков леса) обозначают арабскими цифрами. На каждом выделе (участке леса) приводят в виде дроби следующие признаки, одинаковые признакам в таксационном описании: в числителе, справа от номера - класс возраста, в знаменателе - площадь и, правее, - класс бонитета.
Напр. обозначение 6-VIII\10,0 - II расшифровывается так: выдел 6, VIII класс возраста, площадь - 10,0 га, II класс бонитета. Внутренняя ситуация Л. п. обрамляется планшетной рамкой в виде сплошной линии от 0,5-1,0 см (с левой и правой сторон) до 3,0-4,0 см (в верхней и нижней части) от края листа.
Над планшетной рамкой показывают номер лесоустроительного планшета, наименование субъекта РФ, административного района, лесхоза, лесничества, год производства работ. Под планшетной рамкой помещают численный и графический масштаб, общую площадь планшетного полигона, название лесоустроительного предприятия и фамилии исполнителей и приводят технологию изготовления Л. п., напр. : лесоустроительный планшет составлен с употреблением ГИС-технологий на основе топографических карт М 1:10 000, аэрофотосъемки 1999 г., материалов землеустройства и прошлого лесоустройства 1990 г. Кроме этого, в границах планшетной рамки приводится отметка о согласовании окружных границ с начальником Комитета землеустройства, номер и дата разрешения лесоустроительного предприятия на тираж с грифом ДСП (для служебного пользования).
После операций по оцифровке внутренней ситуации с фотоабрисов, вычислению площадей лесничества с разбивкой на Л. п. и оформления на компе, лесоустроительный планшет распечатывают с помощью особых устройств. Лесоустроительные планшеты имеют типовой размер А2 (размер листа 42,0 X 59,4 см); их проверяют и подписывают начальник партии и инженер-таксатор. Лесоустроительный планшет. обыкновенно изготавливают в двух экземплярах: один из них хранится в лесничестве, др. - в лесхозе.
|
